Manometre 0 a 6 bars avec glycerine

9,02 €
10,02 €
  • 0 à 2.5 bar
  • 0 à 6 bar
  • 0 à 10 bar
Vanne à purge 1/4 de tour taraudée ( femelle )

12,15 €
13,50 €
  • 1"
x 2
Raccords Lock Fileté 3/4"

1,92 €
  • 25 mm
  • 32 mm

Kit Manomètre prise de pression PEBD goutte à goutte 25 mm

19,24 € HT

23,09 € TTC
25,44 €
Quantité


Kit prise de pression sur PEBD

Ce kit est composé de :

- 2 raccords LOCK pour tuyau goutte à goutte 25 mm

- 1 vanne à purge pour fixer le manomètre

- 1 manomètre ( 0 à 2.5 bars / 0 à 6 bars / 0 à 10 bars )

MON-IRRIGATION

Description du pack

Kit prise de pression sur PEHD.

Ce kit composé d'un manomètre, d'une vanne avec purge et de deux raccords lock pour polyéthylène goutte à goutte 25 mm, vous permet de réaliser une prise de pression sur votre installation.

La vanne vous permet ou l'ouvrant plus ou moins de venir stabiliser votre pression à la pression désirée.

Comment procéder à la prise de pression ?

1 - La première étape est déjà de réaliser l'assemblage de votre Kit prise de pression. Pour cela il vous faudra :

- Visser un raccord à compression de chaque coté de la vanne.

- Dévisser la purge sur la vanne.

- Installer le manomètre à la place de la purge.


2 - Installer votre kit sur le tuyau goutte à goutte PEBD :

- Pour cela dévisser les raccords lock, passez la bague sur votre tuyaux PEBD, ensuite insérez l'insert dans le tuyau et revissé le raccord.

- Faites de même de l'autre coté de kit prise de pression.


3 - Faire sa prise de pression :

- Commencer par vous assurer que votre vanne sur votre kit de prise de pression est fermée.

- Ouvrez votre robinet, allumez votre pompe ... faites arriver l'eau jusqu'à votre kit prise de pression.

- Arrivé a cette étape vous connaissez déjà votre pression statique mais pour faire un arrosage, la pression qui nous intéresse est la pression dynamique.

- Commencez à ouvrir votre vanne sur votre kit de prise de pression, vous allez voir la pression redescendre, faites le doucement jusqu'à obtenir la pression souhaitez.

- Une fois à la pression souhaitez, relâchez la poignée. Votre pression est maintenant stabilisé. Vous avez réglé votre pression dynamique.


4 - Et maintenant il est également possible de calculer son débit :

- La pression étant stabilisée, il est maintenant possible de calculer un débit, pour cela munissez vous d'un chronomètre et d'un récipient dont vous connaissez la contenance.

- Imaginons que vous avez pris votre arrosoir de 5 litres, démarrez votre chronomètre en même temps que vous commencez à remplir votre arrosoir.

- Vous avez mis 30 secondes à remplir votre arrosoir de 5 litres, il suffit maintenant de calculer le débit à l'heure.

- 10 litres en 1 minute x 60 minutes = 600 litres à l'heure


5 - Vous connaissez maintenant votre pression et votre débit qui sont des éléments importants avant de démarrer la mise en place d'un système d'arrosage


Contenu du pack

Manomètre gradué de 0 à 10 bars en fonction du modèle avec raccordement en 1/4 de pouce mâle.

Manomètre pour prise de pression

Gradué de 0 à 10 bars en fonction du modèle choisi.

Le cadran d'un diamètre de 63 mm est rempli de glycérine afin de permettre un parfait fonctionnement du manomètre dans le temps.

Tableau de graduation des Manomètres

Manomètre 0 à 2.5 bar Gradué tous les 0.1 bar Pression Mini 0 bar Pression Maxi 2.5 bar
Manomètre 0 à 6 bars Gradué tous les 0.25 bar Pression Mini 0 bar Pression Maxi 6 bar
Manomètre 0 à 10 bars Gradué tous les 0.5 bar Pression Mini 0 bar Pression Maxi 10 bar


Pour utiliser votre manomètre en prise de pression sur un tube PVC, n'oubliez pas l'adaptateur qui fait la jonction entre votre manomètre et le collier de prise en charge.

Attention cependant à adapter le choix du manomètre avec la bonne plage de mesure et de sensibilité en fonction de votre réseau.

En effet avec une pression trop faible l'aiguille du manomètre peut rester à zéro.

Il vous faudra alors choisir un manomètre de 0 à 2.5 bars ou de 0 à 6 bars.

Vanne 1/4 de tour à boisseau sphérique équipée d'une purge.

Vanne taraudée ( femelle ).

Vanne quart de tour à purge avec corps laiton et poignée en acier.

Vanne à boisseau sphérique pour un passage d'eau intégrale.

Raccordement taraudé ( femelle ).


Tableau de guide de taille

1/2" ( 15/21 ) 3/4" ( 20/27 ) 1" ( 26/34 )
1"1/4 ( 33/42 ) 1"1/2 ( 40/49 ) 2" ( 50/60 )

Raccords a bague de type LOCK fileté en 1" de pouce avec insert pour tuyau de 25 mm ou de 32 mm

Jonction LOCK  – Raccord à bague pour tuyaux polyéthylène basse densité

La jonction fileté LOCK est un raccord de qualité professionnelle conçu pour relier un élément taraudé à un réseau d’irrigation en polyéthylène basse densité (PEBD). Grâce à son système de serrage par bague avec virole intérieure, il garantit une connexion parfaitement étanche, bien plus fiable qu’un simple raccord cannelé.

Ce type de raccord est particulièrement adapté aux réseaux de goutte à goutte, d’aspersion, ou d’arrosage automatique nécessitant robustesse et durabilité, tout en conservant un débit optimal. Il est utilisé aussi bien par les jardiniers particuliers que par les professionnels du paysage, en zones agricoles, horticoles ou pour l’irrigation de grandes surfaces vertes.

Le montage ne nécessite ni chauffage ni outillage spécifique : le système LOCK permet une installation rapide et sécurisée. La présence de l’insert rigide à l’intérieur du tuyau assure une tenue renforcée, même en cas de légère surpression ou d'exposition prolongée à la chaleur.

Ce raccord existe en plusieurs diamètres 16 mm, 20 mm et 25 mm et s’intègre parfaitement avec les tuyaux PEBD en 4 bars. Pour les réseaux en 6 bars, privilégiez des raccords spécifiques haute pression.

Avantages de la jonction LOCK

  • ✅ Étanchéité renforcée grâce à l’écrou de serrage et à l’insert virole
  • ✅ Montage simple, sans outil (sauf coupe nette du tuyau)
  • ✅ Compatible avec tuyaux PEBD 4 bars (Ø 16 mm, 20 mm, 25 mm)
  • ✅ Fiabilité supérieure aux raccords cannelés classiques
  • ✅ Résiste aux UV, aux intempéries et aux variations de température
  • ✅ Idéal pour les systèmes d’irrigation basse pression

Conseils d'installation

1. Utilisez uniquement du PEBD 4 bars – les raccords LOCK ne conviennent pas au PEBD 6 bars.
2. Coupez le tuyau droitement avec un cutter ou une pince coupe-tube adaptée.
3. Enfilez l’écrou de serrage sur le tuyau, puis insérez l’insert (virole) dans le tuyau.
4. Poussez le tuyau monté contre le corps du raccord, puis vissez l’écrou à la main jusqu’à obtenir une étanchéité fiable.
5. En cas de fuite, resserrez légèrement ou revérifiez l’alignement de la virole.
6. Si le raccord comporte une partie filetée, appliquez du téflon pour renforcer l’étanchéité.

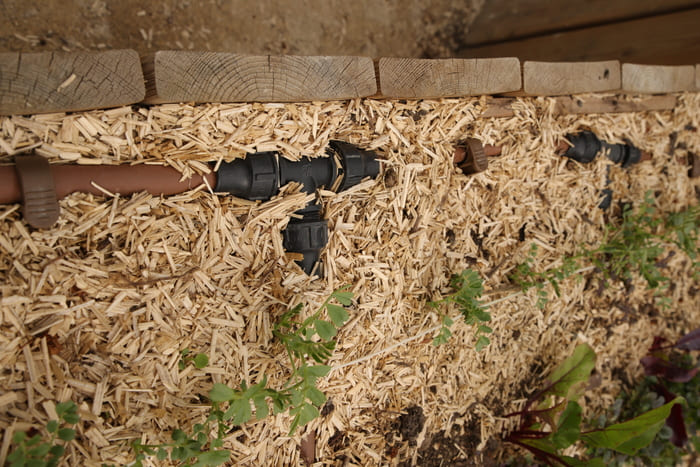

Té lock monté sur réseau d'irrigation

Fiche technique

Type de raccords
Lock
Diamètre
32 mm
Diamètre
25 mm
Forme du raccord
Jonction
Type de raccordement
Lock / fileté (mâle)
Diamètre à visser
1"
