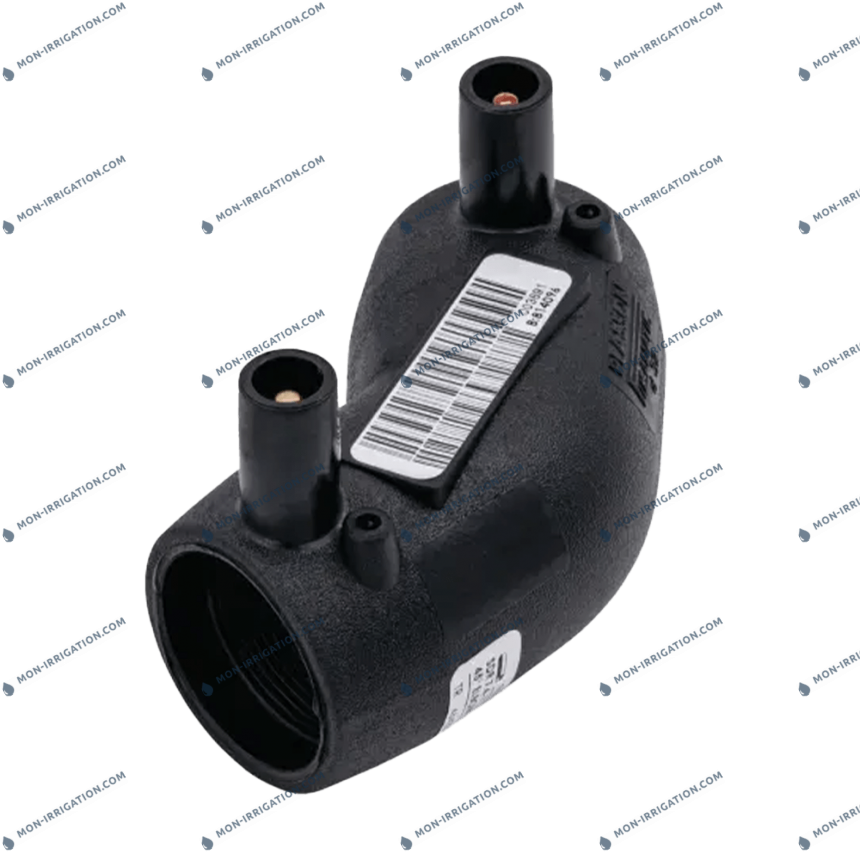

Coude 45° électrosoudable PLASSON 9060 - PN16

Coude à 45° électrosoudable PLASSON 9060 pour réseaux PEHD

Le coude à 45° électrosoudable PLASSON 9060 permet de réaliser un raccordement à 45° par électrosoudage entre un tube en PEHD et/ou un accessoire à embout mâle compatible. Il est conçu pour créer un changement de direction fiable, progressif et durable sur les réseaux de canalisations en polyéthylène.

Ce raccord électrosoudable est destiné aux systèmes de canalisations en PEHD pour réseaux secs ou humides. Il peut être utilisé en pose enterrée ou apparente, avec les protections d’usage adaptées aux contraintes du chantier.

Un raccordement à 45° fiable et durable

Le coude PLASSON 9060 est idéal pour créer un angle à 45° sur une canalisation PEHD, tout en conservant une liaison solide entre les éléments raccordés. Grâce à l’électrosoudage, l’assemblage obtenu est homogène, mécaniquement renforcé et adapté aux réseaux sous pression.

Une solution adaptée aux réseaux PEHD sous pression

Disponible en PN16, ce coude électrosoudable répond aux besoins des installations nécessitant une bonne tenue à la pression. La gamme couvre les diamètres du d32 au d110 mm, afin de s’adapter aux réseaux d’eau, d’irrigation ou d’alimentation technique.

Étanchéité durable et résistance du raccord

Le coude électrosoudable PLASSON 9060 assure une étanchéité parfaite sur la durée de vie du réseau. Cette fiabilité limite les risques de fuite au niveau du changement de direction et contribue à la longévité de l’installation.

Fabriqué en PEHD, il offre une excellente résistance aux agressions extérieures. Il est insensible à la corrosion et présente une bonne innocuité face aux produits chimiques, ce qui en fait une solution adaptée aux environnements techniques exigeants.

Système SMARTFUSE pour une soudure maîtrisée

Le raccord intègre le système SMARTFUSE, permettant la reconnaissance automatique des paramètres de soudage. Cette technologie facilite la mise en œuvre et contribue à obtenir des soudures régulières, fiables et reproductibles sur chantier.

Fiabilité, reproductibilité et traçabilité

Les cycles de soudage peuvent être paramétrés automatiquement par code-barres, ce qui améliore la fiabilité et la reproductibilité des assemblages. Les machines à souder compatibles peuvent également enregistrer les données de chaque soudure, assurant une meilleure traçabilité des opérations.

Conception technique du coude électrosoudable

Le coude PLASSON 9060 dispose de longueurs d’emboîtures supérieures aux minimums normatifs, afin de renforcer la qualité du raccordement. Sa résistance est protégée par une gaine de PEHD, et les butées fixes facilitent le bon positionnement des tubes lors de l’installation.

Le temps de soudage reste constant pour une température comprise entre -5 °C et +35 °C. Comme tout raccord électrosoudable, ce produit nécessite un poste d’électrosoudage adapté ainsi qu’une formation appropriée pour garantir une pose conforme.

Caractéristiques techniques

• Produit : coude à 45° électrosoudable PLASSON
• Référence gamme : 9060
• Application : raccordement à 45° par électrosoudage
• Matière : PEHD
• Pression nominale : PN16
• Diamètres disponibles : du d32 au d110 mm
• Température du fluide : maximum 40 °C, avec détimbrage à partir de 20 °C
• Pose : enterrée ou apparente avec protections d’usage
• Certification : Attestation de Conformité Sanitaire ACS

Normes et compatibilité

Le coude à 45° électrosoudable PLASSON 9060 répond à la norme NF EN 12201-3, relative aux systèmes de canalisations en plastique pour l’alimentation en eau, les branchements et les collecteurs d’assainissement avec pression en polyéthylène.

Compatibilité avec les tubes PEHD

Les références de la gamme sont compatibles avec différents tubes PEHD selon les SDR indiqués dans la fiche technique. Le choix du raccord dépend du diamètre de la canalisation, de la pression de service et des contraintes du réseau.

Points forts du coude PLASSON 9060

• Raccordement à 45° pour changement de direction progressif sur réseau PEHD
• Assemblage électrosoudable fiable pour réseaux sous pression
• Étanchéité parfaite sur la durée de vie du réseau
• Système SMARTFUSE pour reconnaissance automatique des paramètres de soudage
• Résistance à la corrosion et bonne tenue aux produits chimiques
• Butées fixes pour faciliter le positionnement lors de la pose
• Disponible en PN16 du d32 au d110 mm

À noter : l’installation de ce raccord nécessite un équipement d’électrosoudage adapté et une formation spécifique pour assurer un assemblage durable, fiable et conforme.
