Comment choisir son électrovanne pour son système d'arrosage

visibility344 Vues list Catégorie :  Conseils

Choisir une électrovanne pour votre système d'irrigation peut sembler compliqué, mais avec les bonnes informations, vous pourrez faire le bon choix facilement. Que vous soyez un jardinier amateur ou un professionnel, cet article vous guidera à travers les étapes essentielles pour choisir l'électrovanne adaptée à vos besoins. Nous allons couvrir les différences entre les électrovannes 9 volts et 24 volts, comment dimensionner correctement le diamètre de l'électrovanne, et les points importants à ne pas oublier lors du montage.

Les différences entre une électrovanne 9 volts et une électrovanne 24 volts

Le corps d'une électrovanne est le même quelque soit la tension de celle-ci. Une électrovanne se différencie par son solénoïde, le solénoïde est la partie haute et verticale d'une électrovanne. C'est la partie électrique de l'électrovanne, grâce à celui-ci, la membrane qui se trouve à l'intérieur du corps de l'électrovanne se libère pour laisser passer l'eau (ou non).

En fonction de certains éléments listés ci-dessous, vous trouverez quand est-ce qu'il vous faut une électrovanne 9V ou 24V.

Électrovanne 9 volts, l'électrovanne idéale pour un système d'arrosage autonome.

Les électrovannes 9 volts sont souvent utilisées dans des systèmes d'irrigation autonomes. Elles sont parfaites pour les endroits où l'alimentation électrique n'est pas facilement accessible voir inexistante. Elles sont alimentées par un programmateur à pile. Voici quelques avantages des électrovannes 9 volts :

  • Alimentation par programmateur à piles: Idéales pour les endroits éloignés sans accès direct à l'électricité.
  • Sécurité : Moins de risques électriques en raison de la basse tension.
  • Facilité d'installation : Pas besoin de câblage complexe. Ils peuvent être installé dans un regard donc à coté des électrovannes.

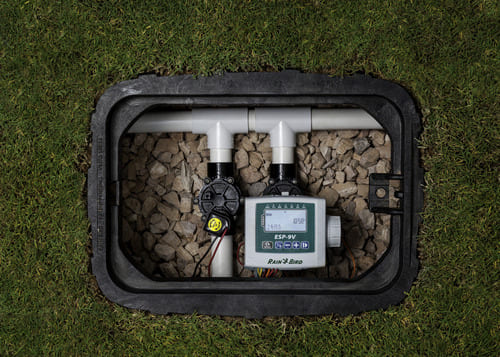

Électrovannes 9V RAIN BIRD dans un regard

Électrovanne 24 volts, l'électrovanne parfaite pour un jardin connecté

Les électrovannes 24 volts sont plus courantes dans les systèmes d'irrigation résidentiels et parc et jardin, alimentés par un programmateur relié au secteur. Voici leurs principaux avantages :

  • Montage déporté : Le programmateur est fixé sur un mur en intérieur ou extérieur, cela permet une gestion de l'irrigation sans effort.
  • Durabilité : Conçues pour supporter une utilisation intensive et continue.
  • Connectivité : Les programmateurs secteur bénéficient parfois d'une connectivité wifi, vous pouvez donc gérer les électrovannes via votre wifi depuis partout dans le monde.
  • Économique : Les électrovannes 24V coutent deux fois moins chère qu'une électrovanne 9V.

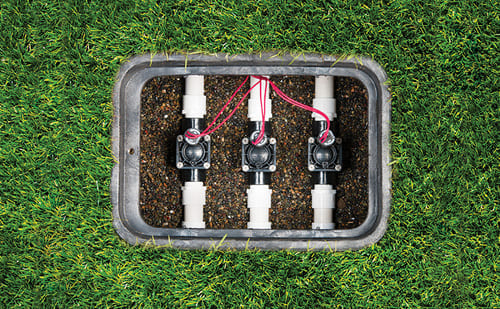

Électrovannes HUNTER 24V dans un regard

Comment bien dimensionner le diamètre de son électrovanne ?

Le choix du diamètre de votre électrovanne est crucial pour garantir une performance optimale de votre système d'irrigation. Voici les étapes pour bien dimensionner votre électrovanne :

  1. Évaluer le débit d'eau : Mesurez le débit d'eau nécessaire pour votre système. Il est généralement exprimé en mètre cube par heure (m³/h).
  2. Consulter les spécifications : Chaque électrovanne a des spécifications de débit et de pression. Assurez-vous que l'électrovanne choisie peut gérer le débit et la pression de votre système. Une pression minimale est nécessaire pour le bon fonctionnement de l'électrovanne.
  3. Choisir le bon diamètre : Les diamètres courants pour les électrovannes sont 3/4" et 1". Il est préférable de se référer à la fiche technique de l'électrovanne pour consulter les débits minimum et maximum.
Diamètre Débit max (théorique)
3/4" 5 m³/h
1" 7 m³/h
1"1/2 15 m³/h
2" 20 m³/h

En conclusion, plus vous avez besoin d'eau, plus aurez besoin d'une grande électrovanne

Choses à ne pas oublier au montage

L'installation correcte de votre électrovanne est essentielle pour le bon fonctionnement de votre système d'irrigation. Voici quelques points à ne pas oublier :

  • Respecter le sens du flux : Vérifiez toujours le sens de l'eau indiqué sur l'électrovanne et installez-la en conséquence.
  • Utiliser des raccords appropriés : Assurez-vous que tous les raccords et tuyaux sont de la bonne taille et bien étanches. Évitez de mélanger les matières ! Privilégiez des raccords en polypropylène pour une électrovanne polypropylène par exemple.
  • Installer un filtre : Un filtre en amont de l'électrovanne peut prévenir les obstructions causées par des particules (il peut être à tamis ou à disque).
  • Vérifier l'étanchéité : Après l'installation, testez le système pour vérifier qu'il n'y a pas de fuites. Si des fuites persistent penser à enrouler le filetage de téflon.
  • Entretenir régulièrement : Nettoyez et inspectez l’électrovanne périodiquement pour garantir son bon fonctionnement. Pensez à rentrer vos électrovannes l'hiver.

Nos conseils pour des électrovannes qui durent dans le temps :

  • Ne pas toucher au solénoïde : Nous recommandons fortement de ne pas dévisser et revisser le solénoïde pour ouvrir et fermer l'électrovanne mais plutôt d'ouvrir et fermer la vis de purge qui se trouve juste à coté.
  • L'électrovanne laisse passer de l'eau même fermée: Deux solutions s'offre à vous, soit le solénoïde ne fonctionne plus et donc il laisse la membrane ouverte. Soit la membrane est cassée et un filet peut passer. Si vous entendez le solénoïde claquer, c'est que c'est surement la membrane sinon c'est surement le solénoïde.
  • Les raccords DURA l'allié pour montage parfait : Les raccords PVC DURA sont spécialement conçu pour le montage des électrovannes. Les écrous tournants permettent un montage et démontage rapide et sans fuites. Pour une installation parfaite, nous vous recommandons d'installer un raccord union taraudé en amont et en aval de chaque électrovanne.

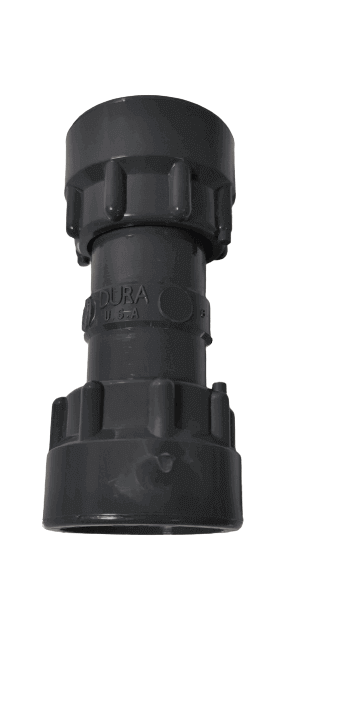

Raccord union DURA

Faut-il absolument avoir le programmateur et les électrovannes de la même marque ?

La réponse est non. Le programmateur envoie un courant électrique au solénoïde quelques soit la marque. Les tensions 9V et 24V sont des normes européennes, il n'y a donc pas de différences de tension entre un solénoïde HUNTER 9V et un solénoïde RAIN BIRD 9V par exemple. Cependant, un solénoïde ne peut se visser que sur certaines électrovannes (en fonction du pas de vis du capot de l'électrovanne).

Même si vous pourriez donc contrôler une électrovanne HUNTER PGV 9V avec un programmateur RAIN BIRD ESP-9V, nous vous conseillons malgré tout d’homogénéiser votre installation avec le programmateur et les électrovannes de la même marque. Cela vous permettra de vous rassurer sur la compatibilité et le bon fonctionnement de votre système.

En suivant ces conseils, vous serez en mesure de choisir et d'installer l'électrovanne idéale pour votre système d'irrigation, assurant ainsi une irrigation efficace et sans soucis. N'oubliez pas que chaque système est unique, alors prenez le temps de bien évaluer vos besoins spécifiques avant de faire votre choix.

Conclusion

Choisir la bonne électrovanne pour votre système d'irrigation ou d'arrosage est essentiel pour assurer une performance optimale. En comprenant les différences entre les électrovannes 9 volts et 24 volts, en dimensionnant correctement le diamètre de votre électrovanne, et en suivant les bonnes pratiques de montage, vous pouvez éviter de nombreux problèmes et assurer une irrigation efficace et durable de vos espaces verts. N'hésitez pas à nous consulter pour obtenir des conseils adaptés à votre situation spécifique. Bonne irrigation !
