Le programmateur Rain Bird ESP-TM2 permet d’automatiser plusieurs zones d’arrosage depuis une seule interface. Une fois correctement paramétré, il peut piloter séparément une pelouse, une haie, un potager ou des massifs, même si ces zones n’utilisent ni les mêmes équipements ni les mêmes fréquences d’arrosage.

Sa programmation repose sur quatre notions : les stations, les programmes, les heures de démarrage et les durées d’arrosage. La principale difficulté consiste à bien comprendre leur rôle. Une heure de démarrage ne correspond pas à une électrovanne particulière : elle lance toutes les stations actives du programme, l’une après l’autre.

Ce guide explique comment programmer un Rain Bird ESP-TM2 étape par étape, comment utiliser ses principales fonctionnalités et comment construire un planning cohérent à partir de plusieurs exemples concrets.

À retenir : dans un programme, une seule heure de démarrage suffit pour lancer successivement toutes les stations dont la durée est supérieure à zéro.

Qu’est-ce que le programmateur Rain Bird ESP-TM2 ?

Le Rain Bird ESP-TM2 est un programmateur d’arrosage sur secteur destiné aux installations équipées d’électrovannes 24 V. Il existe en versions 4, 6, 8 ou 12 stations afin de s’adapter à la taille du jardin et au nombre de zones à commander.

Chaque station pilote généralement une électrovanne. Lorsque la station 1 est activée, le programmateur alimente l’électrovanne reliée à la borne 1. L’eau est alors envoyée vers la zone correspondante. À la fin de la durée prévue, cette station s’arrête et la suivante peut démarrer.

Le programmateur dispose de trois programmes indépendants, A, B et C, et de quatre heures de démarrage possibles par programme. Cette organisation permet de séparer des zones ayant des besoins très différents.

Exemple :

• programme A pour les tuyères ou turbines de la pelouse ;
• programme B pour une haie en goutte-à-goutte ;
• programme C pour le potager ou de jeunes plantations.

Le programmateur Rain Bird ESP-TM2 peut être utilisé seul ou intégré à un ensemble comprenant les électrovannes, les connecteurs étanches et les accessoires nécessaires à la création des différentes zones.

Station, programme, démarrage et durée : comprendre les quatre réglages

Avant de manipuler le sélecteur, il est important de distinguer les quatre niveaux de programmation.

Une station correspond à une zone d’arrosage

Une station, parfois appelée voie, correspond à une sortie électrique du programmateur. Elle commande une électrovanne et donc une zone hydraulique.

Une installation de quatre stations pourrait être organisée ainsi :

Le TM2 active normalement une seule station à la fois. Si plusieurs stations appartiennent au même programme, elles fonctionnent successivement.

Un programme regroupe des stations ayant un planning commun

Les programmes A, B et C sont trois plannings indépendants. Chaque programme possède ses propres jours d’arrosage, ses propres heures de démarrage et une durée pour chacune des stations.

Il est préférable de regrouper dans un même programme les zones qui doivent fonctionner les mêmes jours. Une pelouse et un goutte-à-goutte demandent généralement des fréquences et des durées trop différentes pour être placés dans le même programme.

Une station qui ne doit pas fonctionner dans un programme doit conserver une durée de 0 minute dans ce programme.

Une heure de démarrage lance le programme entier

Lorsque le programme A est prévu à 5 h 30, toutes les stations du programme A dont la durée est supérieure à zéro démarrent successivement à partir de 5 h 30.

Par exemple :

• station 1 : 12 minutes ;
• station 2 : 10 minutes ;
• démarrage du programme A : 5 h 30.

La station 1 fonctionne de 5 h 30 à 5 h 42, puis la station 2 de 5 h 42 à 5 h 52.

Il ne faut donc pas programmer 5 h 30 pour la station 1 et 5 h 42 pour la station 2. Les heures de démarrage sont liées au programme et non à chaque station.

La durée est définie station par station

La durée indique pendant combien de temps une station reste ouverte à chaque lancement du programme. Sur l’ESP-TM2, elle peut être réglée d’une minute à six heures.

Cette durée doit être déterminée selon :

• le type d’arroseur ou de goutteur ;
• le débit de la zone ;
• la surface arrosée ;
• la nature du sol ;
• la saison et la météo ;
• les besoins des végétaux ;
• les éventuelles restrictions locales.

Les fonctionnalités du Rain Bird ESP-TM2 et leur usage

Préparer son plan d’arrosage avant de programmer le TM2

Une bonne programmation commence sur papier. Avant de régler le programmateur, notez pour chaque station :

1. le numéro de la station ;
2. la zone commandée ;
3. le type d’émetteurs installés ;
4. les jours souhaités ;
5. la durée initiale ;
6. le programme retenu ;
7. l’heure de démarrage du programme.

Vous pouvez utiliser ce tableau de préparation :

Ne choisissez pas uniquement une durée « habituelle ». Deux zones qui fonctionnent pendant 20 minutes peuvent distribuer des quantités d’eau très différentes si l’une utilise des tuyères et l’autre des goutteurs de 2 l/h.

Comment programmer le Rain Bird ESP-TM2 étape par étape ?

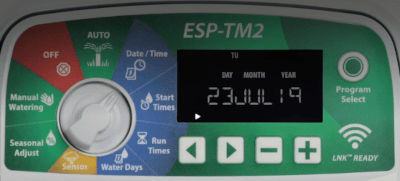

Étape 1 : régler la date et l’heure

Tournez le sélecteur sur DATE/TIME.

Utilisez les boutons précédent et suivant pour passer d’un champ à l’autre, puis les boutons – et + pour modifier la valeur. Vérifiez l’année, le mois, le jour, l’heure et les minutes.

Un réglage correct de la date est indispensable pour les calendriers pairs, impairs ou cycliques. Vérifiez également le format 12 ou 24 heures afin de ne pas programmer un départ en soirée à la place d’un départ matinal.

Étape 2 : sélectionner le programme A, B ou C

Appuyez sur le bouton PROGRAM SELECT pour choisir le programme à modifier. La lettre active apparaît à l’écran.

Procédez programme par programme. Commencez par le programme A et terminez entièrement ses démarrages, ses durées et ses jours avant de configurer le programme B.

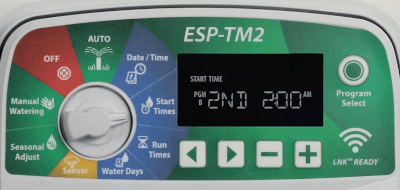

Étape 3 : définir l’heure de démarrage

Tournez le sélecteur sur START TIMES.

1. Sélectionnez le programme voulu avec PROGRAM SELECT.
2. Choisissez le démarrage n° 1.
3. Réglez l’heure avec les boutons – et +.
4. Passez aux démarrages n° 2, 3 et 4 pour vérifier leur état.

Pour un planning classique, conservez une seule heure de démarrage et désactivez les autres. Plusieurs démarrages ne sont utiles que si vous souhaitez répéter le programme.

Erreur fréquente : quatre démarrages actifs font exécuter quatre fois toutes les stations du programme. Ils ne correspondent pas aux quatre premières stations.

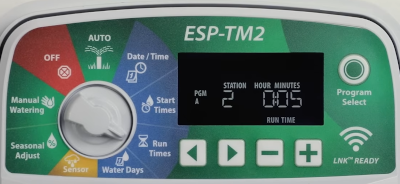

Étape 4 : régler la durée de chaque station

Tournez le sélecteur sur RUN TIMES.

1. Sélectionnez le programme A, B ou C.
2. Affichez la station souhaitée.
3. Réglez sa durée avec – ou +.
4. Passez à la station suivante.
5. Laissez 0 minute pour toutes les stations qui ne doivent pas appartenir à ce programme.

Exemple : dans le programme B réservé à la haie, la station 3 peut être réglée sur 45 minutes tandis que les stations 1, 2 et 4 restent à zéro.

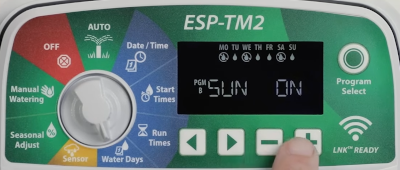

Étape 5 : choisir les jours d’arrosage

Tournez le sélecteur sur RUN DAYS, puis sélectionnez le programme concerné.

Le TM2 propose plusieurs méthodes.

Jours personnalisés

Activez ou désactivez chaque jour de la semaine. Cette méthode est la plus simple pour programmer, par exemple, un arrosage les lundis, mercredis et samedis.

Jours pairs ou impairs

Le programme fonctionne uniquement aux dates paires ou impaires. Cette option peut être utile lorsque les restrictions locales sont organisées selon le numéro du jour.

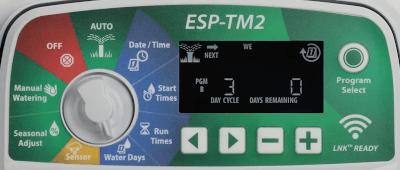

Arrosage cyclique

Le programme fonctionne selon un intervalle : tous les deux jours, tous les trois jours, etc. Vous devez également définir le nombre de jours restant avant le prochain arrosage.

Jours désactivés permanents

Avec une programmation paire, impaire ou cyclique, certains jours peuvent être interdits de manière permanente. Cette fonction évite, par exemple, un arrosage le jour de la tonte ou de l’entretien du jardin.

Étape 6 : replacer le sélecteur sur AUTO RUN

Une fois la programmation terminée, tournez le sélecteur sur AUTO RUN. Le programmateur exécutera alors les programmes aux jours et heures prévus.

Si le sélecteur reste sur OFF, aucun arrosage automatique ne démarrera.

Étape 7 : tester chaque station manuellement

Avant de laisser l’installation fonctionner seule, utilisez MANUAL WATERING pour contrôler chaque zone.

Vérifiez :

• que la bonne électrovanne s’ouvre ;
• que tous les arroseurs ou goutteurs fonctionnent ;
• qu’aucune fuite importante n’est visible ;
• que les zones ne se chevauchent pas excessivement ;
• que la pression reste correcte pendant le fonctionnement ;
• que le numéro de station correspond bien à votre tableau.

Le test manuel permet également d’identifier une erreur de câblage avant la première programmation automatique.

Exemple 1 : programmer une pelouse, une haie et un potager

Imaginons une installation composée de quatre électrovannes :

Le programme A possède une seule heure de démarrage à 5 h 30. La station 1 fonctionne pendant 12 minutes, puis la station 2 pendant 10 minutes. Le cycle du programme A se termine donc vers 5 h 52.

Les programmes B et C possèdent leurs propres jours, démarrages et durées. Les stations qui ne leur appartiennent pas sont réglées à zéro.

Ces valeurs constituent un point de départ pédagogique. Elles doivent être adaptées au débit des équipements, au sol, au climat et à l’exposition.

Exemple 2 : fractionner l’arrosage d’une pelouse en pente

Un sol argileux ou un terrain en pente peut absorber l’eau moins vite que les arroseurs ne la distribuent. Une longue durée continue provoque alors des flaques ou du ruissellement.

Le TM2 peut répéter un programme grâce à plusieurs heures de démarrage.

Exemple :

• programme A ;
• stations 1 et 2 : 8 minutes chacune ;
• jours : lundi et jeudi ;
• premier démarrage : 5 h 30 ;
• deuxième démarrage : 6 h 30.

À 5 h 30, les deux stations fonctionnent successivement pendant 8 minutes. Le programme se termine vers 5 h 46. Il recommence à 6 h 30. Chaque zone reçoit donc deux cycles de 8 minutes, soit 16 minutes au total, avec une pause favorisant l’infiltration.

Pour modifier le temps total, changez la durée des stations ou le nombre de démarrages. Ne créez pas un démarrage différent pour chaque station.

Exemple 3 : programmer temporairement l’arrosage d’un gazon semé

Pendant la levée d’un nouveau gazon, la couche superficielle doit rester humide sans être détrempée. De courts cycles peuvent être nécessaires selon la saison et le type de sol.

Exemple temporaire :

• programme C ;
• station concernée : 4 minutes ;
• jours : tous les jours ;
• démarrages : 8 h, 12 h et 16 h.

Le programme C exécute trois fois la station dans la journée. Ce réglage doit rester temporaire. À mesure que les racines se développent, réduisez progressivement le nombre de démarrages et privilégiez des arrosages moins fréquents mais plus profonds.

Respectez toujours les restrictions locales et adaptez le planning aux pluies, à la température et à la capacité d’infiltration du sol.

Exemple 4 : programmer une haie en goutte-à-goutte

Une haie équipée de goutteurs de 2 l/h peut demander une durée bien plus longue qu’une pelouse équipée de tuyères, mais elle n’a pas nécessairement besoin de fonctionner tous les jours.

Exemple :

• programme B ;
• station 3 : 60 minutes ;
• arrosage cyclique : tous les trois jours ;
• démarrage : 6 h.

Un goutteur de 2 l/h délivre théoriquement 2 litres en une heure dans sa plage normale de fonctionnement. Si chaque arbuste possède deux goutteurs, il reçoit théoriquement 4 litres par cycle d’une heure. Cette estimation doit être vérifiée sur le terrain, car la pression, les pertes de charge et l’état du réseau peuvent modifier le débit réel.

Exemple 5 : adapter les durées avec l’ajustement saisonnier

L’ajustement saisonnier modifie proportionnellement toutes les durées du programme sélectionné. Les jours et les heures de démarrage ne changent pas.

Pour une station initialement programmée sur 20 minutes :

Tournez le sélecteur sur SEASONAL ADJUST, choisissez si nécessaire le programme concerné, puis augmentez ou réduisez le pourcentage.

Cette fonction est pratique pour diminuer progressivement l’arrosage à l’automne ou l’augmenter modérément pendant une période chaude. Elle ne remplace pas le contrôle du sol : si l’eau ruisselle ou si les végétaux restent trop humides, le planning doit être revu.

Comment suspendre l’arrosage après la pluie ou pendant une absence ?

Depuis la position AUTO RUN, l’ESP-TM2 permet de différer l’arrosage jusqu’à 14 jours. Une fois la période écoulée, le planning reprend automatiquement.

Cette fonction est préférable à un passage prolongé sur OFF lorsque vous souhaitez simplement interrompre temporairement l’arrosage. Avec OFF, vous devrez penser à réactiver manuellement le programmateur.

Une sonde de pluie et de gel Rain Bird WR2 peut également interrompre l’arrosage automatique. Le contournement par station permet, par exemple, de soumettre la pelouse à la sonde tout en autorisant une zone protégée de la pluie à continuer de fonctionner.

Comment utiliser l’arrosage manuel ?

Le mode manuel est utile pour les essais, les interventions d’entretien et les besoins ponctuels.

Lancer une seule station

Placez le sélecteur sur MANUAL STATION, choisissez la station et sa durée, puis lancez l’arrosage ou replacez le sélecteur sur AUTO RUN selon les indications affichées.

Tester toutes les stations

Le test de toutes les stations permet de parcourir rapidement l’installation. Utilisez une durée courte pour vérifier le câblage, le fonctionnement des électrovannes et la couverture des arroseurs.

Lancer un programme complet

Depuis AUTO RUN, sélectionnez le programme A, B ou C puis lancez-le manuellement. Toutes ses stations actives fonctionneront dans l’ordre.

Pour annuler un arrosage manuel, placez le sélecteur sur OFF pendant quelques secondes, puis revenez sur AUTO RUN.

Ajouter le Wi-Fi au Rain Bird ESP-TM2

Le TM2 peut recevoir une clé Wi-Fi Rain Bird LNK2. Elle permet notamment :

• de consulter et modifier les programmes depuis un téléphone ;
• de lancer une station ou un programme à distance ;
• d’appliquer une suspension ou un ajustement saisonnier ;
• de recevoir des notifications ;
• d’utiliser des données météorologiques pour ajuster les durées ;
• de partager l’accès avec une autre personne ou un professionnel.

Le module LNK2 utilise un réseau Wi-Fi 2,4 GHz. Avant l’achat, vérifiez la couverture Wi-Fi à l’emplacement du programmateur ainsi que la présence du symbole de compatibilité LNK sur sa façade.

Le module Wi-Fi ne corrige pas une mauvaise répartition des zones ni un manque de débit. Il facilite le pilotage, mais la programmation doit toujours être fondée sur les caractéristiques hydrauliques de l’installation.

Commander une pompe avec le Rain Bird ESP-TM2

Le programmateur peut demander le démarrage d’une pompe par l’intermédiaire d’un relais adapté. Il ne doit pas alimenter directement le moteur de la pompe.

La borne de vanne maîtresse peut commander le relais lorsque les stations concernées fonctionnent. Le réglage par station évite de démarrer inutilement la pompe pour une zone alimentée par une autre source.

Le choix et le câblage du relais doivent respecter les caractéristiques de la pompe et les instructions des fabricants. En cas de doute, faites intervenir un professionnel qualifié.

Les erreurs fréquentes de programmation

Programmer une heure de démarrage par station

Une heure de démarrage lance le programme complet. Si quatre démarrages sont enregistrés, le programme peut être exécuté quatre fois et provoquer un arrosage excessif.

Laisser des durées actives dans plusieurs programmes

Une station peut fonctionner dans plusieurs programmes si sa durée est supérieure à zéro dans chacun d’eux. Vérifiez donc les programmes A, B et C, même si vous pensez n’en utiliser qu’un seul.

Mélanger la pelouse et le goutte-à-goutte dans le même programme

Ces équipements n’utilisent généralement ni les mêmes durées ni les mêmes fréquences. Leur séparation simplifie l’ajustement saisonnier et évite de modifier toute l’installation pour corriger une seule zone.

Oublier un démarrage supplémentaire

Après avoir réglé le démarrage n° 1, parcourez toujours les démarrages n° 2, 3 et 4. Ils doivent être désactivés s’ils ne sont pas utilisés.

Laisser le sélecteur sur OFF

Le programmateur conserve ses réglages, mais aucun cycle automatique ne démarre tant qu’il reste sur OFF.

Augmenter systématiquement le pourcentage saisonnier

Un sol sec ne signifie pas nécessairement que la durée est trop courte. Contrôlez également la pression, le débit, les filtres, les buses, les goutteurs et la couverture de la zone.

Programmer sans effectuer de test manuel

Une électrovanne mal câblée ou une station mal identifiée peut arroser la mauvaise zone. Testez chaque voie et notez clairement sa fonction.

Le programmateur affiche un arrosage, mais l’eau ne coule pas : que vérifier ?

Si l’icône d’arrosage apparaît mais que la zone reste sèche, vérifiez dans cet ordre :

1. l’ouverture de la vanne générale ;
2. l’alimentation en eau ou le fonctionnement de la pompe ;
3. le câblage de la station et du fil commun ;
4. le solénoïde de l’électrovanne ;
5. la présence d’un court-circuit signalé à l’écran ;
6. la sonde de pluie et le cavalier des bornes SENS ;
7. le filtre et la pression du réseau.

Les électrovannes Rain Bird HV 24 V et leurs accessoires doivent être raccordés avec des connexions adaptées aux environnements humides.

Questions fréquentes sur la programmation du Rain Bird ESP-TM2

Combien de programmes peut-on créer sur un ESP-TM2 ?

Le programmateur propose trois programmes indépendants : A, B et C. Chaque programme possède ses propres jours, heures de démarrage et durées par station.

Combien d’heures de démarrage peut-on programmer ?

Chaque programme accepte jusqu’à quatre heures de démarrage. Chaque heure relance toutes les stations actives du programme.

Peut-on programmer une heure différente pour chaque station ?

Pas directement. Une heure de démarrage appartient au programme. Les stations se lancent successivement selon leur numéro et leur durée. Pour obtenir des horaires différents, il faut utiliser des programmes distincts lorsque cela est pertinent.

Pourquoi mon arrosage se déclenche-t-il plusieurs fois ?

Vérifiez les quatre heures de démarrage des programmes A, B et C. Un ancien démarrage peut être resté actif. Contrôlez également qu’une même station ne possède pas une durée dans plusieurs programmes.

Comment désactiver une station sans effacer tout le programme ?

Placez sa durée sur zéro dans le programme concerné. Les autres stations continueront à fonctionner normalement.

Le Rain Bird ESP-TM2 fonctionne-t-il sans Wi-Fi ?

Oui. Toutes les fonctions essentielles sont accessibles depuis la façade. Le module LNK2 est une option de commande à distance.

Le programmateur conserve-t-il ses réglages en cas de coupure de courant ?

La programmation est enregistrée dans une mémoire non volatile. Une batterie interne maintient également la date et l’heure pendant les coupures selon les caractéristiques annoncées par Rain Bird.

Peut-on brancher directement une pompe sur le programmateur ?

Non. Le TM2 commande un relais de démarrage adapté, qui pilote ensuite la pompe. Le moteur ne doit jamais être alimenté directement par une sortie de station ou par la borne de vanne maîtresse.

Quelle durée programmer pour une zone goutte-à-goutte ?

La durée dépend du débit des goutteurs, de leur nombre par plante, du besoin en eau et de la fréquence choisie. Calculez d’abord la quantité théorique distribuée, puis contrôlez l’humidité du sol et ajustez progressivement.

Conclusion : une programmation simple à condition de raisonner par programme

Pour bien programmer un Rain Bird ESP-TM2, commencez par identifier chaque station et regroupez les zones ayant le même calendrier dans les programmes A, B ou C. Définissez ensuite une heure de démarrage par programme, une durée pour chaque station et les jours d’arrosage.

Les démarrages supplémentaires doivent être réservés à un besoin réel de répétition ou de fractionnement. Une fois le réglage terminé, replacez le sélecteur sur AUTO RUN et testez toutes les zones manuellement.

Une programmation cohérente ne consiste pas seulement à choisir des horaires. Elle doit aussi tenir compte du débit disponible, de la pression, du type d’arroseurs, du sol et des besoins des végétaux. Le TM2 pourra ensuite faire évoluer facilement les durées grâce à l’ajustement saisonnier, à la suspension d’arrosage, à une sonde de pluie ou au module Wi-Fi LNK2.

Retrouvez le programmateur Rain Bird ESP-TM2, les kits Rain Bird TM2 avec électrovannes et connecteurs, la clé Wi-Fi LNK2 et les accessoires compatibles.
