Créer un schéma d'irrigation pour son potager
Créer un système d'Irrigation pour son potager avec un crayon et un papier
L'irrigation est un élément crucial pour la réussite de votre potager. Bien que de nombreux outils numériques existent pour vous aider, un crayon et du papier suffisent pour élaborer un plan efficace.
Ce guide vous explique les étapes pour concevoir un système d'irrigation manuel, ainsi que l'importance de calculer le débit et la pression nécessaires.

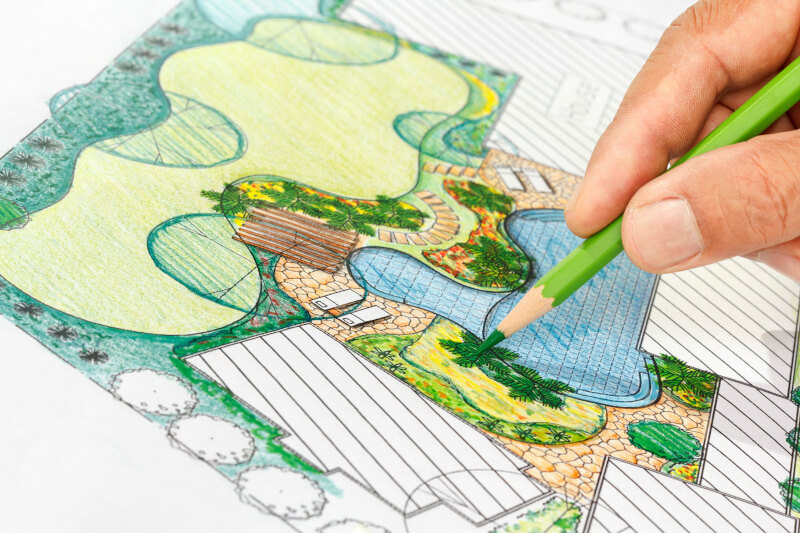

Dessiner son plan d'arrosage étape par étape

1. Évaluer la surface du potager: Commencez par dessiner un plan à l'échelle de votre potager. Incluez toutes les dimensions exactes et les différentes zones de culture.
2. Identifier les types de plantes: Notez les différentes plantes et leurs besoins en eau sur votre plan. Certaines plantes nécessitent plus d'eau que d'autres. Plus vous regrouperez ensemble les types de plantes plus votre irrigation sera facile à réaliser.
3. Choisir le type de système d'irrigation: Décidez si vous utiliserez des couronne de goutte à goutte avec goutteurs intégrés, ou des goutteurs externes que vous viendrez placé vous même, ou bien encore des arroseurs micro jets. Tracez sur votre plan l'emplacement de ces systèmes en fonction des besoins de vos plantes.
4. Tracé des tuyaux et raccords: Dessinez le chemin des tuyaux principaux et secondaires en partant de la source d'eau principale. Ajoutez les raccords nécessaires (en T, en L, etc.) pour relier les différents segments de tuyaux. Chaque raccord doit être compté pour s'assurer que vous avez le bon nombre et type de raccords.
5. Position des émetteurs ( goutteurs, micro jets ): Placez les goutteurs ou arroseurs micro jets sur le plan en s'assurant qu'ils sont espacés de manière à couvrir uniformément la surface du potager.
6. Calculer le matériel nécessaire: Faites un inventaire de tous les composants nécessaires, y compris les tuyaux, raccords, goutteurs, arroseurs, et autres accessoires. Cette étape vous assure d'avoir tout le matériel avant de commencer l'installation.
Calculer le Débit Maximum pour l'Arrosage
.jpeg)
Le débit maximum de votre système d'irrigation est crucial pour garantir une distribution efficace de l'eau.
1. Comprendre le débit: Le débit, mesuré en litres par heure (L/h), est la quantité d'eau qui circule à travers votre système en une heure.
2. Calculer les besoins totaux en eau: Additionnez les débits de tous les émetteurs prévus. Par exemple, si vous avez 10 goutteurs de 4 L/h et 20 goutteurs de 2 L/h, le débit total nécessaire pour les goutteurs sera de (10x4)+(20x2)= 80 L/h pour les goutteurs. Si vous avez d'autres type d'arroseurs comme par exemple des micro jets il faudra procéder e la même façon, par exemple 10 micro jets de 30 L/h = 300 L/h.
Dans cet exemple votre besoin total en ce qui concerne le débit à l'heure est de 80+300 = 380 litres par heure.
3. Comparer avec le débit disponible: Vérifiez le débit maximum que votre source d'eau peut fournir. Si votre source ne peut fournir que 300 L/h mais que vos besoins sont de 380 L/h, vous devrez ajuster votre plan en conséquence, par exemple en utilisant des goutteurs moins gourmand en eau. Une autre solution possible est de sectorisé son arrosage en utilisant un programmateur et des électrovannes.
4. Adaptez le diamètre de vos conduites: Tout votre réseau d'irrigation est construit avec des tuyaux en polyéthylène goutte à goutte autrement appelé PEBD ( PolyEthylène Basse Densité ). Grâce aux étapes précédentes vous connaissez maintenant votre débit nécessaire et votre débit disponible, en fonction de ce résultat il faudra adapter le diamètre de vos conduites en PEBD. Par exemple dans un PEVD de 16 mm il est possible de passer 800 litres/heure, dans un PEBD de 20 mm il est possible de passer 1500 litres/heure... nous vous invitons à lire notre article dédié : Quel diamètre de tuyau choisir pour mon réseau d'irrigation ?
5. Utilisation de programmateurs et d'électrovannes: Si vos besoins en eau dépassent le débit disponible, envisagez de diviser votre système en zones et d'utiliser un programmateur 24V et des électrovannes. Il vous faudra pour cela avoir accès à une prise de courant. Cela permet d'irriguer différentes parties de votre potager à différents moments, ainsi vous pourrez arroser tout votre potager.
La Pression nécessaire pour un arrosage optimal

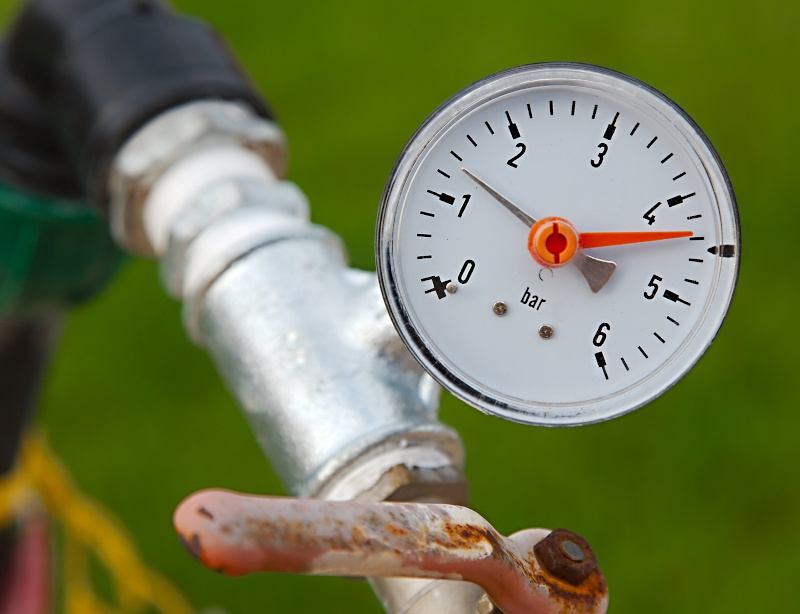

La pression de l'eau, mesurée en bars, est essentielle pour assurer une distribution uniforme de l'eau dans votre système d'irrigation.
1. Comprendre la pression: La pression est la force avec laquelle l'eau est poussée à travers le système. Une pression adéquate est nécessaire pour que l'eau atteigne tous les émetteurs de manière uniforme.
2. Importance de la pression: Si la pression est trop basse, l'eau ne sera pas distribuée uniformément, entraînant des zones sèches, souvent les zones les plus éloignées de votre point d'eau et d'autres trop arrosées ( l'utilisation de gouteurs autorégulant permettra d'éviter ce problème de sur-irrigation ). Si elle est trop élevée, elle peut endommager les émetteurs ( goutteurs / micro jets ... ) et entraîner une consommation excessive d'eau.
3. Calcul de la pression nécessaire: Consultez les spécifications des goutteurs pour connaître la pression requise pour leur bon fonctionnement. De manière générale la pression recommandée dans un arrosage en goutte à goutte ou en micro jets est de 1,5 à 2,5 bars.
4. Ajustement de la pression: Utilisez des régulateurs de pression pour adapter la pression de votre système à celle requise par vos émetteurs. Si votre source d'eau fournit une pression de 4 bars mais que vos goutteurs fonctionnent de manière optimale à 2 bars, un régulateur de pression est indispensable.
Nous proposons des kits de prise de pression qui pourrons vous aide à facilement connaitre et régler votre pression : KIT PRISE DE PRESSION
En suivant ces étapes et en tenant compte des débits et pressions nécessaires, vous pourrez établir un plan d'irrigation efficace et adapté à votre potager en ayant parfaitement prix en compte les problématiques de débit et de pression.
