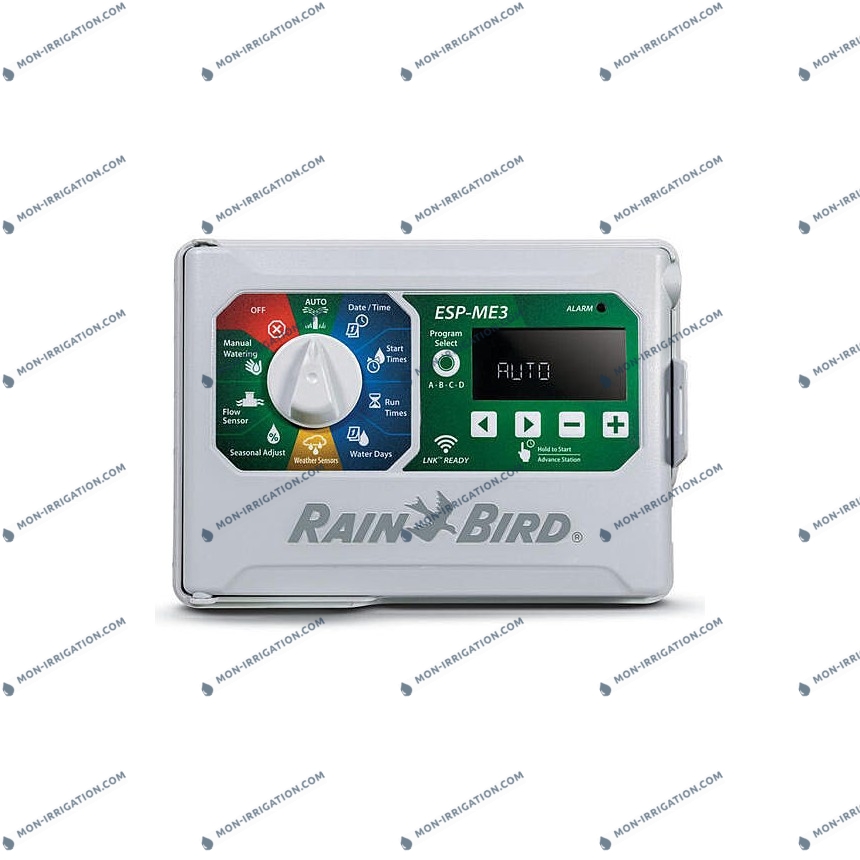

Programmateur RAIN BIRD ESP-ME3 4 voies

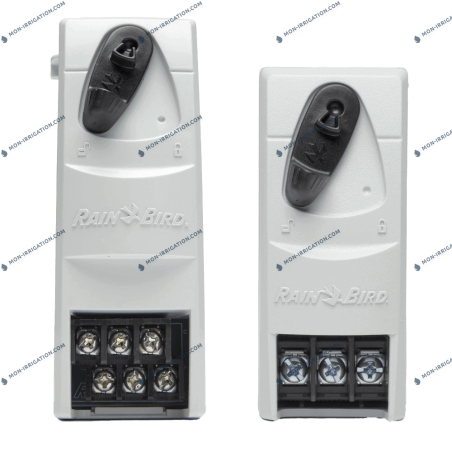

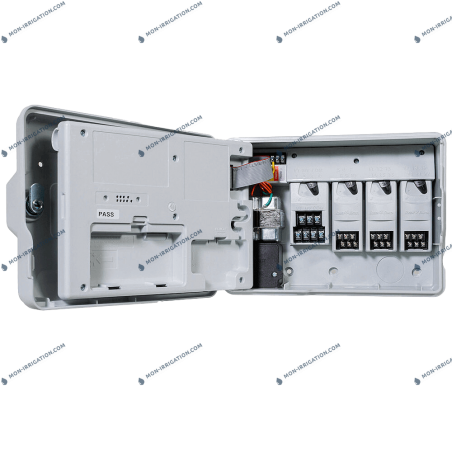

De 4 à 22 stations (de base 4 stations et jusqu'à 22 stations en rajoutant 3 modules 6 stations), le programmateur ESP-ME3 peut créer une multitudes configurations de stations dont vous avez besoin. Installez le même programmateur sur les sites résidentiels et commerciaux de petite taille. Ajoutez des modules de station pour étendre l’arrosage sans avoir à retirer ni même à arrêter le programmateur. Par défaut, le programmateur est vendu avec un module vous permettant de gérer 4 électrovannes 24V.

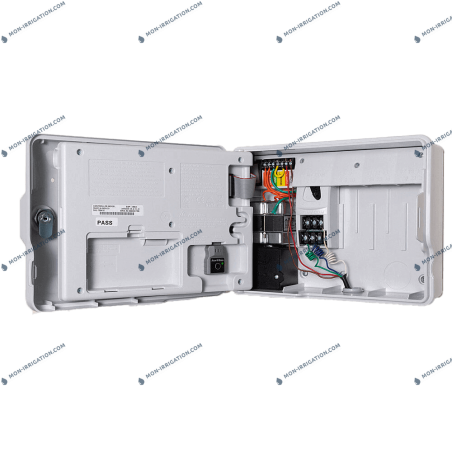

Il possède un module avec un bornier à 7 emplacements :

• • 4 emplacements pour les 4 électrovannes à gérer de base
  • 1 emplacement COM pour le COMMUN électrique à brancher
  • 1 emplacement MV pour Vanne maitresse permettant de brancher un électrovanne en plus en amont de toutes les autres ou de brancher un boitier de relais de démarrage de pompe.
  • 1 emplacement VT pour tester les électrovannes et éviter de toucher à la programmation.

Transformez l’ESP-ME3 en programmateur INTELLIGENT en rajoutant la clé wifi LNK2 et une sonde météorologique WR2 ou un pluviomètre RSD-BEX. Le module LNK2 simplifie la programmation et la surveillance via l’application gratuite de Rain Bird (dispo sur iOS ou Play Store).

• 2 emplacements "SENSOR" sont disponible sur le bornier juste au dessus du transformateur du programmateur en jaune.
• Débrancher la boucle jaune uniquement lors de l'installation d'une sonde de pluie ou d'une sonde météo.
• Suivez les instructions de montage indiqué dans le manuel pour éviter tout disfonctionnement.
• La clé wifi se connecte sur la porte du programmateur. Nous vous invitons à suivre nos articles ici pour bien apparaitre la clé à l'application.

Pour optimiser davantage la surveillance et vous prémunir de toute panne ou fuite du système d’arrosage, installez la sonde de débit Rain Bird FG100.

• 2 emplacements "FLOW" sont disponible sur le bornier juste au dessus du transformateur du programmateur en rouge et gris.
• Suivez les instructions de montage indiqué dans le manuel pour éviter tout disfonctionnement.

Quelles possibilités de programmation offre le programmateur ESP-Me3 ?

• Configurer jusqu'à de 6 départ par jour par programme (4 programmes)
• Configurer la durée d'arrosage par électrovanne (1min à 6h)
• Déterminer les jours d'arrosage (jours personnalisés, pair ou impair ou cyclique)
• Paramétré la sonde de pluie/météo
• Ajuster l'arrosage en fonction de la température (de 5% à 200%)
• Arrêter l'arrosage le temps d'un moment (1 à 14 jours)
• Suivre la sonde de pluie
• Arroser manuellement
• Marche/arrêt de la programmation

Comment programmer facilement votre arrosage avec le programmateur ESP-Me3 :

Les erreurs de programmations à éviter

Ce programmateur, comme les autres programmateurs secteur RAIN BIRD proposés sur mon-irrigation.com, sont configurés pour une programmation dite "séquentielle".

Les erreurs de programmation les plus communes sont les programmes qui bouclent sans arrêt.
Il ne faut pas confondre les heures de départ du programme avec les heures de départ d'une électrovanne.

Les durées d'arrosage indiquées dans l'onglet "RUN TIMES" (ou "durées d'arrosage") du programmateur seront toujours les mêmes pour chaque départ du programme en question. Il faut donc bien penser à ne pas chevaucher les départs d'arrosage.
Les données indiquées dans l'onglet "START TIMES" (ou "heures d'arrosage") correspondent à un horaires de départ pour la première électrovanne qui possèdent une durée d'arrosage paramétré dans l'onglet "RUN TIMES" (ou "durées d'arrosage").
Il ne s'agit en aucun cas du départ de la première, deuxième, troisième ou quatrième électrovanne que peut gérer votre programmateur.

Par exemple :
Sur votre programme A, vous avez un départ à 8h et un deuxième à 9h30. (pas d'autres départs) via l'onglet "START TIMES" (ou "heures d'arrosage"). Vous gérer 4 électrovannes et chacune d'entres-elles à une durée d'arrosage de 30 minutes.

La fin du premier départ d'arrosage se finiras à 10h alors que le deuxième départ est prévu à 9h30. Le chevauchement va créer une boucle.

Cas n°1 :

Vous souhaitez arroser via votre électrovanne 1 et 3 et réserver une autre départ d'arrosage pour l'électrovanne 2 et 4.

Dans ces cas là, vous devez créer deux programmes différents.

Sur votre programme A, indiquez un seul horaire de départ l'onglet "START TIMES" (ou "heures d'arrosage"). Ensuite, dans l'onglet "RUN TIMES" (ou "durées d'arrosage"), indiquez une durée d'arrosage uniquement sur les électrovannes 1 et 3.

Ensuite, appuyez sur le bouton "PROGRAM SELECT" (ou sélection du programme) pour passer sur le programme B. Faites la même chose que sur le programme A mais en éviter de chevaucher les départs.

Par exemple :

	Programme A		Programme B
	Départ d'arrosage	Durée d'arrosage	Départ d'arrosage	Durée d'arrosage
Station 1	8h	30 min	-	-
Station 2	-	-	9h30	30 min
Station 3	8h	30 min	-	-
Station 4	-	-	9h30	30 min

Cas n°2 :

Vous souhaitez arroser l'ensemble de vos électrovannes sur le même horaire.

Sur votre programme A, indiquez un seul horaire de départ l'onglet "START TIMES" (ou "heures d'arrosage"). Ensuite, dans l'onglet "RUN TIMES" (ou "durées d'arrosage"), indiquez une durée d'arrosage sur l'ensemble de vos électrovannes (il peut être différents en fonction de l'électrovanne).
Ne pas toucher aux autres programmes ou départ d'arrosage.

Par exemple :

	Programme A
	Départ d'arrosage	Durée d'arrosage
Station 1	8h	30 min
Station 2	8h	45 min
Station 3	8h	30 min
Station 4	8h	15 min
