Manchon de transition électrosoudable PLASSON 9713 - PN16

Manchon de transition taraudage PE100 PLASSON 9713 pour réseaux PEHD

Le manchon de transition taraudage PE100 PLASSON 9713 est un adaptateur taraudé en PEHD renforcé conçu pour réaliser un raccordement droit par électrosoudage entre un accessoire fileté et un tube en PEHD compatible. Il permet d’intégrer facilement un élément fileté sur un réseau en polyéthylène.

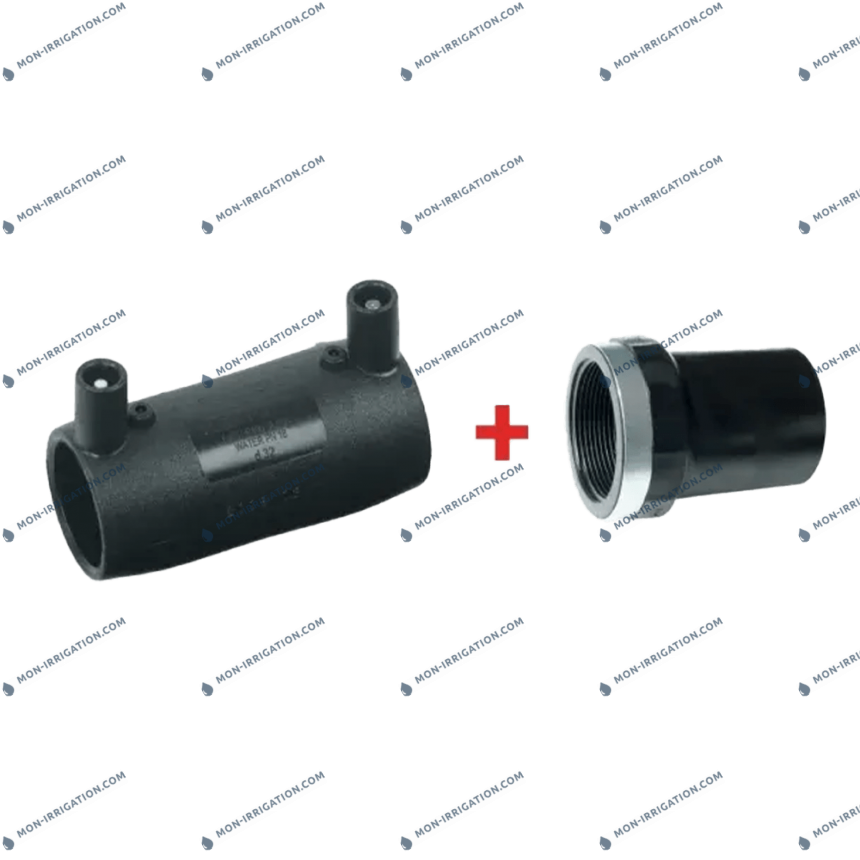

Ce raccord de transition est livré avec 1 manchon électrosoudable, afin de faciliter la mise en œuvre du raccordement sur la canalisation PEHD. Il est particulièrement adapté aux accessoires en polymère et aux installations nécessitant une liaison fiable entre filetage et réseau PE.

Un raccord de transition entre filetage et tube PEHD

Le manchon PLASSON 9713 permet de créer une transition propre entre un accessoire fileté ISO 7-1 et une conduite en PEHD. Son taraudage en PE100 permet d’assurer une connexion adaptée aux accessoires compatibles, tout en conservant les avantages d’un raccord électrosoudable côté tube.

Une solution renforcée pour les raccordements droits

Grâce à son cerclage en acier inox AISI 304, ce raccord bénéficie d’un renfort mécanique au niveau de la partie taraudée. Cette conception contribue à sécuriser le raccordement et à améliorer la tenue de l’assemblage dans le temps.

Étanchéité durable et résistance du raccord

Le manchon de transition PLASSON 9713 permet d’obtenir une étanchéité parfaite sur la durée de vie du réseau. Sa conception en PEHD et PE100 offre une bonne résistance aux agressions extérieures, tout en assurant une grande innocuité face aux produits chimiques courants.

Ce raccord est destiné aux systèmes de canalisations en PEHD pour réseaux secs ou humides. Il peut être installé en pose enterrée ou apparente, avec les protections d’usage adaptées aux conditions du chantier.

Système SMARTFUSE pour une pose maîtrisée

Le raccord intègre le système SMARTFUSE, permettant la reconnaissance automatique des paramètres de soudage. Cette technologie facilite la mise en œuvre et contribue à obtenir des assemblages fiables, constants et reproductibles.

Fiabilité et traçabilité des opérations

Les cycles de soudage peuvent être paramétrés automatiquement par code-barres, ce qui améliore la fiabilité de l’installation. Les machines à souder compatibles peuvent également enregistrer les données de chaque soudure, permettant une meilleure traçabilité des opérations.

Caractéristiques techniques

• Produit : manchon de transition taraudage en PE100
• Référence gamme : 9713
• Type : adaptateur taraudé en PEHD renforcé
• Raccordement : électrosoudage entre un accessoire fileté et un tube PEHD
• Filetage : taraudage ISO 7-1
• Pression nominale : PN16
• Dimensions disponibles : du D25 x 3/4" au D63 x 2"
• Compatibilité : accessoires en polymère
• Température du fluide : maximum 40 °C, avec détimbrage à partir de 20 °C
• Certification : Attestation de Conformité Sanitaire ACS

Matériaux du manchon de transition

• Corps : PEHD
• Taraudage : PE100
• Cerclage : acier inox AISI 304

Dimensions disponibles

• D25 x 3/4"
• D32 x 1"
• D40 x 1 1/4"
• D50 x 1 1/2"
• D63 x 2"

Normes et compatibilité

Le manchon de transition taraudage PE100 PLASSON 9713 répond à la norme NF EN 12201-3, relative aux systèmes de canalisations en plastique pour l’alimentation en eau, les branchements et les collecteurs d’assainissement avec pression en polyéthylène.

Son taraudage est conforme à la norme ISO 7-1, qui définit les filetages de tuyauterie pour raccordement avec étanchéité dans le filet.

Points forts du manchon PLASSON 9713

• Transition fiable entre accessoire fileté et tube PEHD
• Adaptateur taraudé renforcé avec cerclage inox AISI 304
• Vendu avec manchon électrosoudable pour faciliter le raccordement
• Étanchéité durable sur la durée de vie du réseau
• Système SMARTFUSE pour reconnaissance automatique des paramètres de soudage
• Certification ACS pour les applications compatibles avec les réseaux d’eau
• Disponible en PN16 du D25 x 3/4" au D63 x 2"

À noter : l’installation de ce raccord nécessite un équipement d’électrosoudage adapté et une formation spécifique pour garantir un assemblage conforme, fiable et durable.
