Raccord droit électrosoudable taraudé laiton PLASSON 9410 - PN16

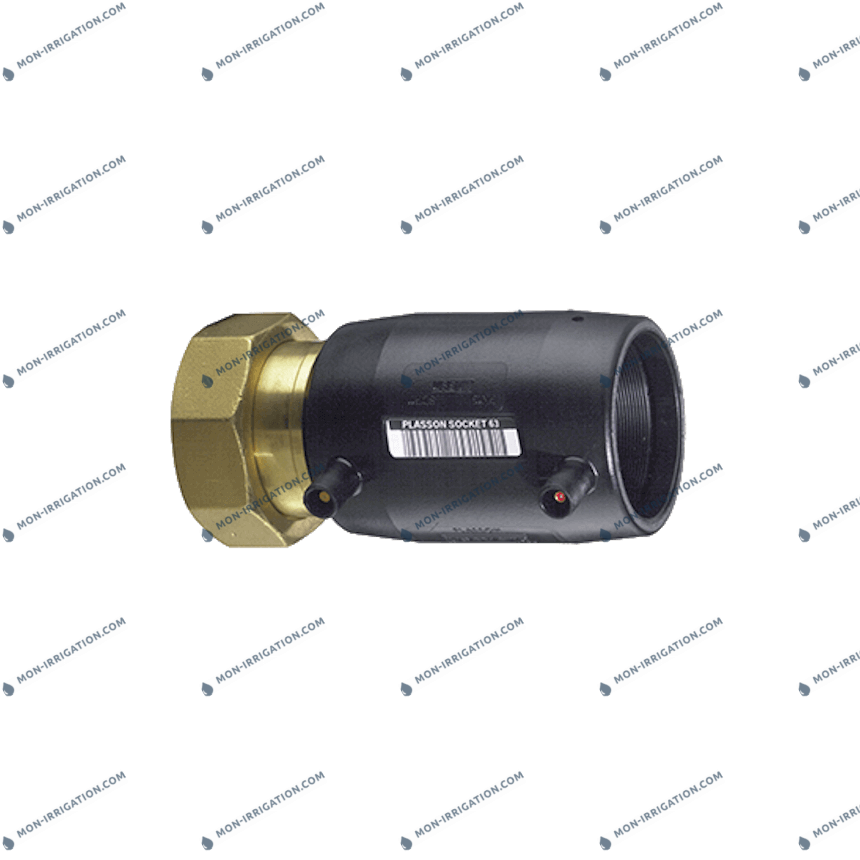

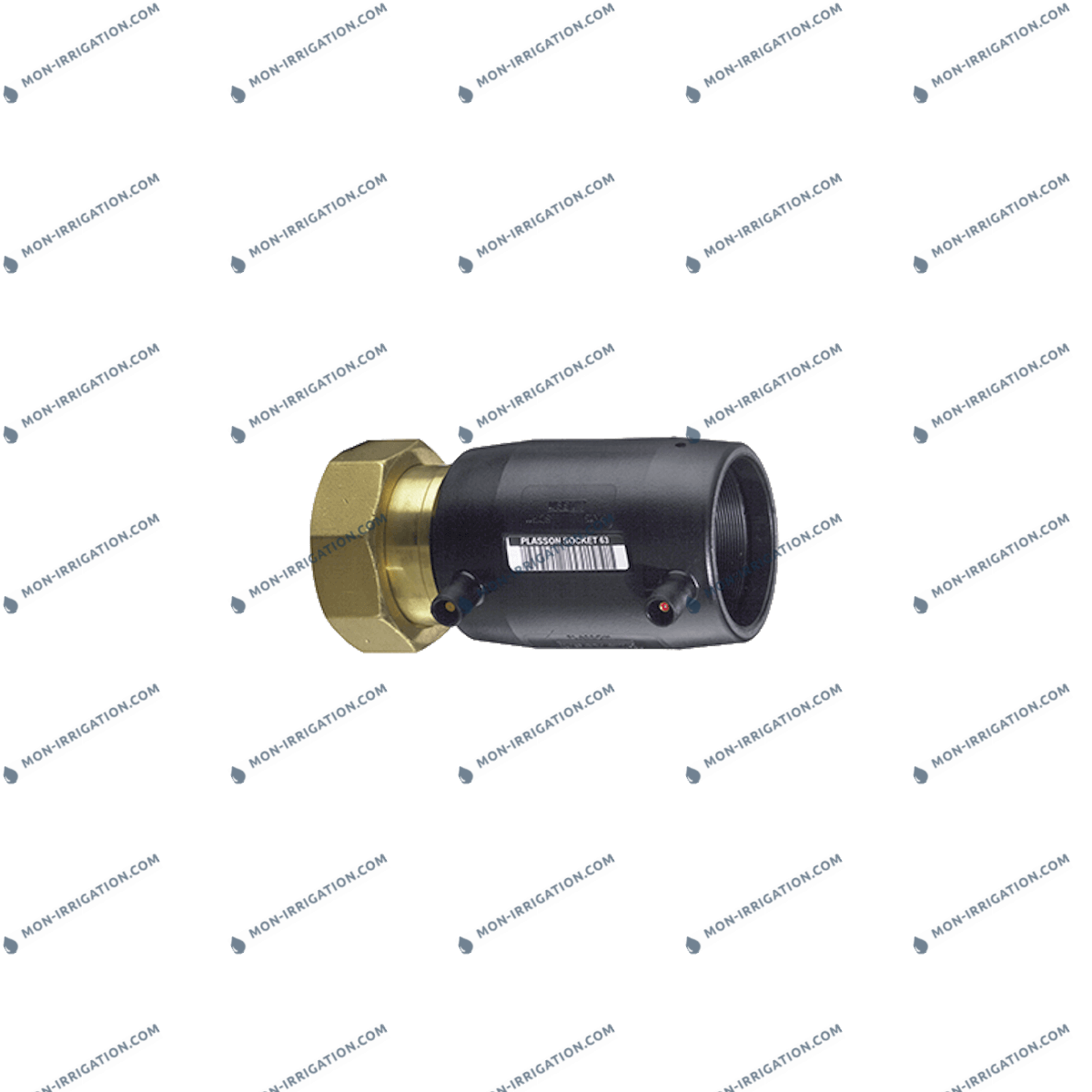

Manchon de transition avec écrou prisonnier laiton PLASSON 9410

Le manchon de transition avec écrou prisonnier en laiton PLASSON 9410 est un manchon électrosoudable conçu pour réaliser un raccordement droit entre un accessoire fileté et un tube en PEHD compatibles entre eux. Il permet de créer une liaison fiable entre un réseau PEHD et un élément fileté, tout en conservant une possibilité de démontage.

Ce raccord de transition est destiné aux systèmes de canalisations en PEHD pour réseaux secs ou humides. Il peut être utilisé en pose enterrée ou apparente, avec les protections d’usage adaptées aux contraintes du chantier.

Un raccord de transition démontable pour la maintenance

L’un des principaux avantages du manchon PLASSON 9410 est son écrou prisonnier en laiton, qui permet de raccorder un accessoire fileté tout en conservant une possibilité de démontage. Cette conception facilite les opérations de maintenance, de contrôle ou de remplacement d’un équipement raccordé au réseau.

Un écrou laiton pratique pour le serrage

L’écrou 6 pans en laiton facilite le serrage à la clé et autorise le montage d’accessoires taraudés compatibles ISO 7-1. Cette solution est particulièrement utile lorsqu’un démontage ultérieur peut être nécessaire, par exemple pour intervenir sur un accessoire, une vanne ou un équipement raccordé.

Étanchéité durable et raccordement fiable

Grâce à l’électrosoudage, le manchon de transition PLASSON 9410 assure une étanchéité parfaite sur la durée de vie du réseau. Sa conception permet de sécuriser la liaison entre le tube PEHD et l’accessoire fileté, tout en garantissant une bonne tenue mécanique.

Le corps en PEHD, les joints NBR et l’écrou prisonnier en laiton CW617N offrent une combinaison adaptée aux réseaux sous pression. Le raccord est conçu pour résister aux agressions extérieures, à la corrosion et aux produits chimiques courants.

Système SMARTFUSE pour une soudure maîtrisée

Le raccord intègre le système SMARTFUSE, permettant la reconnaissance automatique des paramètres de soudage. Cette technologie facilite la mise en œuvre et contribue à obtenir des assemblages fiables, réguliers et reproductibles.

Fiabilité et traçabilité des opérations

Les cycles de soudage peuvent être paramétrés automatiquement par code-barres, ce qui améliore la reproductibilité des soudures. Les machines à souder compatibles peuvent également enregistrer les données de chaque opération, assurant une meilleure traçabilité des assemblages.

Caractéristiques techniques

• Produit : manchon de transition avec écrou prisonnier en laiton
• Référence gamme : 9410
• Type : manchon électrosoudable avec embout écrou prisonnier laiton
• Raccordement : entre un accessoire fileté et un tube PEHD
• Pression nominale : PN16
• Dimensions disponibles : du 20 x 3/4" au 63 x 2 1/2"
• Température du fluide : maximum 40 °C, avec détimbrage à partir de 20 °C
• Pose : enterrée ou apparente avec protections d’usage
• Certification : Attestation de Conformité Sanitaire ACS

Matériaux du raccord

• Corps : PEHD
• Joints : NBR
• Écrou prisonnier : laiton, alliage CW617N

Dimensions disponibles

• 20 x 3/4"
• 25 x 3/4"
• 25 x 1"
• 32 x 3/4"
• 32 x 1"
• 32 x 1 1/4"
• 40 x 1 1/4"
• 40 x 1 1/2"
• 50 x 1"
• 50 x 1 1/4"
• 50 x 1 1/2"
• 50 x 2"
• 63 x 2"
• 63 x 2 1/2"

Normes et compatibilité

Le manchon de transition écrou prisonnier laiton PLASSON 9410 répond à la norme NF EN 12201-3, relative aux systèmes de canalisations en plastique pour l’alimentation en eau, les branchements et les collecteurs d’assainissement avec pression en polyéthylène.

Il est également associé à la norme ISO 7-1 pour les filetages de tuyauterie, ainsi qu’à la norme NF EN 681-1 pour les garnitures d’étanchéité en caoutchouc utilisées dans les réseaux d’eau.

Points forts du manchon PLASSON 9410

• Raccordement fiable entre accessoire fileté et tube PEHD
• Écrou prisonnier en laiton permettant le démontage et la maintenance
• Écrou 6 pans pour faciliter le serrage à la clé
• Compatible avec les accessoires taraudés ISO 7-1
• Étanchéité parfaite sur la durée de vie du réseau
• Système SMARTFUSE pour reconnaissance automatique des paramètres de soudage
• Disponible en PN16 du 20 x 3/4" au 63 x 2 1/2"

À noter : ce raccord nécessite un équipement d’électrosoudage adapté et une formation spécifique pour garantir un assemblage fiable, conforme et durable. Le joint plat NBR associé à ce type de raccord est référencé 3043.
