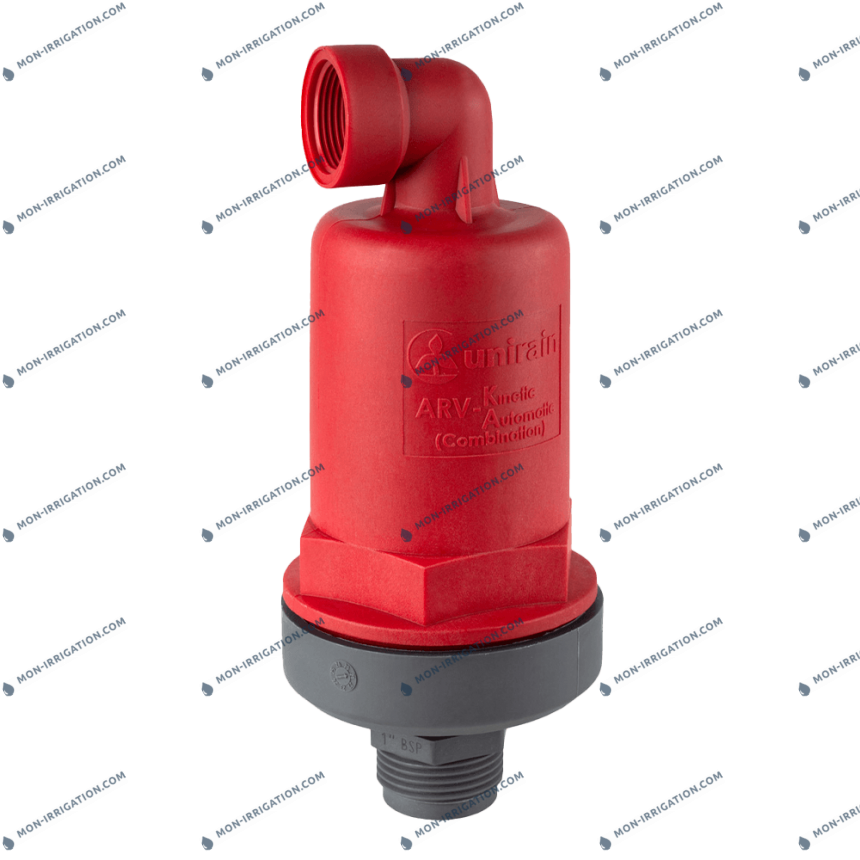

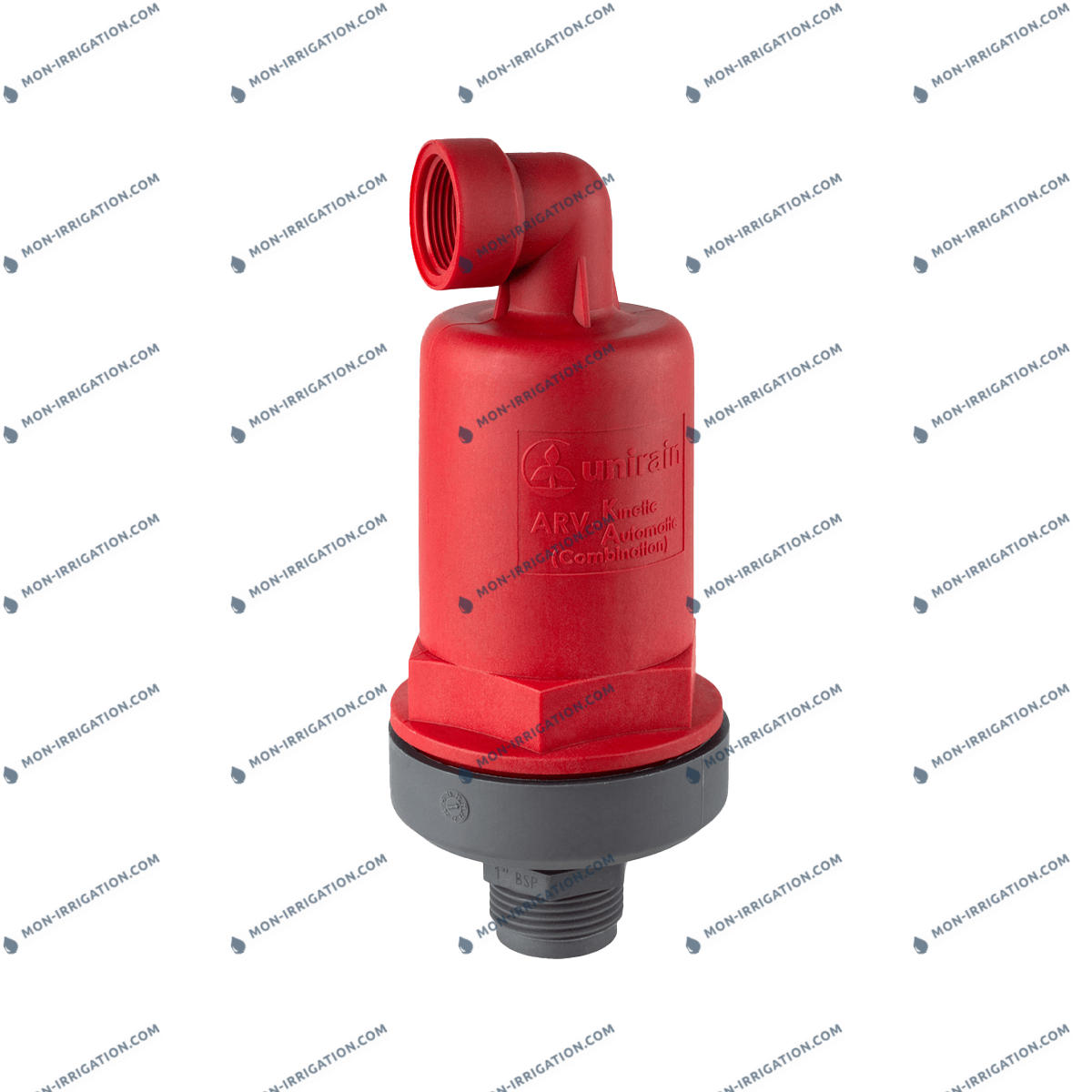

Vanne à air triple fonction ARV-2-KA

Manuel d’installation d’une vanne à air pour irrigation

Ce guide explique comment installer une vanne à air d’irrigation, aussi appelée ventouse d’irrigation, sur un réseau d'irrigation agricole. Il concerne les modèles simple fonction, double fonction et triple fonction.

Fonctionnement des vannes à air en irrigation

Une vanne à air pour l'irrigation permet de contrôler la présence d’air dans les conduites afin d’améliorer le rendement hydraulique et de protéger le réseau. La vanne à air simple fonction évacue principalement les petites bulles d’air qui s’accumulent sous pression aux points hauts. La vanne à air double fonction assure l’évacuation de grands volumes d’air lors du remplissage et l’admission d’air lors de la vidange, ce qui limite les risques de dépression et d’écrasement des tuyaux. La vanne à air triple fonction combine ces deux actions avec une purge automatique continue de l’air sous pression. Elle offre ainsi une protection complète contre les poches d’air, les pertes de débit, les coups de bélier et les variations de pression dans les réseaux d’irrigation agricole.

1. Choisir le bon emplacement

• Installer la vanne à air aux points hauts du réseau d’irrigation.
• Prévoir une ventouse sur les longues conduites principales ou secondaires.
• Installer une vanne après une pompe, un filtre ou une variation importante de pente.
• Éviter les zones inaccessibles ou exposées aux chocs mécaniques.
• Prévoir un accès facile pour l’entretien et le contrôle visuel.

2. Préparer le matériel

• Vanne à air simple, double ou triple fonction adaptée au diamètre du réseau.
• Raccord fileté, té de dérivation ou collier de prise en charge.
• Robinet d’isolement sous la vanne à air.
• Ruban PTFE ou pâte d’étanchéité compatible irrigation.
• Clés de serrage, niveau et matériel de nettoyage.

3. Schéma de principe d’installation

La vanne à air doit être installée verticalement, sur le dessus de la conduite, avec un robinet d’isolement permettant la maintenance sans vidanger tout le réseau d’irrigation.

4. Étapes d’installation d’une vanne à air

Vanne à air simple fonction

La vanne simple fonction s’installe principalement aux points hauts pour évacuer les petites bulles d’air présentes dans un réseau d’irrigation sous pression.

• Position verticale obligatoire.
• Installation sur réseau sous pression.
• Contrôle régulier recommandé.

Vanne à air double fonction

La vanne double fonction est recommandée sur les points hauts et les longues conduites pour gérer l’air au remplissage et à la vidange.

• Évacue l’air au remplissage.
• Admet l’air lors de la vidange.
• Protège contre les dépressions.

Vanne à air triple fonction

La vanne triple fonction convient aux réseaux d’irrigation complexes ou sensibles nécessitant une purge automatique et une protection complète.

• Remplissage, vidange et purge continue.
• Idéale sur grandes installations agricoles.
• Réduit les risques de poches d’air.
